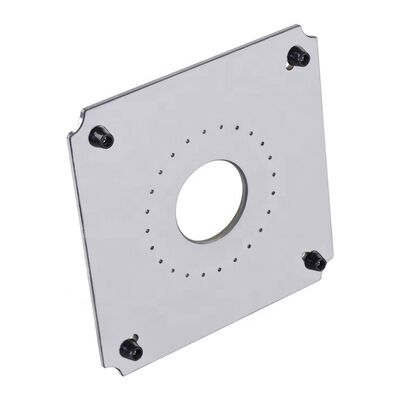

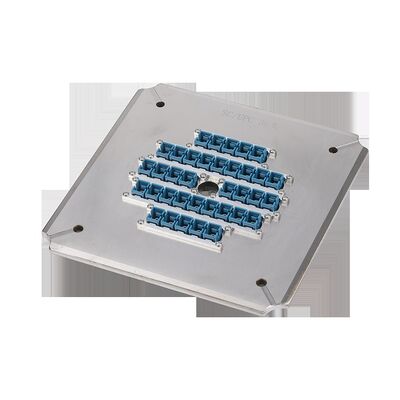

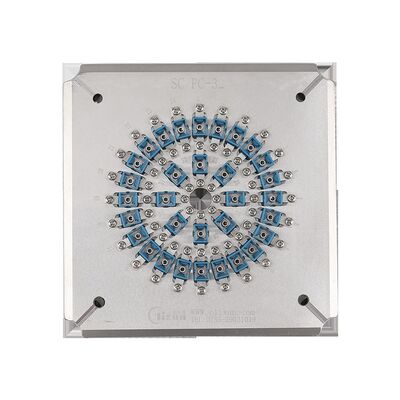

24 Port SC UPC Kalınlaştırılmış Paslanmaz Çelik S136 ile Fiber Optic Polishing Fixture ve Ekleme Kaybı ≤0.20dB
Ürün Detayları
| Tip: | Fiber Optik Üretim Makinası | Net ağırlığı: | 1.2kg |
|---|---|---|---|
| Malzeme: | Sertleştirilmiş paslanmaz çelik s136 | Boyut: | 174mmx174mmx26mm |
| Lif Sayısı: | 24 | Ekleme Kaybı: | ≤0.20db |
| İade Kaybı: | ≥55dB (PC) ≥60dB (APC) | Yüksük çapı: | 2,5 mm |
| Kapasite: | 24 Pozisyon | Son yüz: | UPC |
| Bağlayıcı Türü: | SC UPC | Boyut: | 174*174*26 mm |
| Brüt ağırlık: | 1,5 kg | Eğri yarıçapı: | 5-25mm |
| Tepe Noktası Ofseti: | 0-50μm | ||
| Vurgulamak |
24 Portlu Parlatma Armatürü,Sertleştirilmiş Paslanmaz Çelik S136 Fiber Optik Parlatma Jig'i,Ekleme Kaybı ≤0.20dB Fiber Parlatma Tutucu |
||
Ürün Açıklaması
- Özellikle SC/UPC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değişimi
- Yüksek verimlilik: döngü başına 24, 32 veya 36 konektöre kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98'e ulaşır% 100
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferans geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- UPC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0.20dB (tipik)
- Uzun kullanım ömrü için değiştirilebilir aksesuarlar
| Model | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | SC UPC | SC UPC | SC UPC |
| Son yüz | UPC | UPC | UPC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 32 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| Uygulama | Parlaklaştırılmış SC UPC konektörleri | Parlaklaştırılmış SC UPC konektörleri | Parlaklaştırılmış SC UPC konektörleri |
| Malzeme | Paslanmaz çelik | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.3 kg / 1.5 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| - Hayır, hayır. | Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|---|
| 1 | Kavis yarıçapı | 5-25mm | 5-12 mm |
| 2 | Apex Offset | 0-50μm | 0-50μm |
| 3 | Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| 4 | Açı | n/a | 8.00+/-0.50° |
Ürün Özellikleri
Dayanıklılık için sertleştirilmiş S136 çelikten yapılmış, yüksek hassasiyetli SC UPC 24 portlu fiber parlatma fikstürü. ≤0,20dB ekleme kaybına, ≥55dB geri dönüş kaybına ve %98-100 ilk geçiş verimine ulaşır. Özelleştirilebilir jigler ve 1 yıl garanti.
