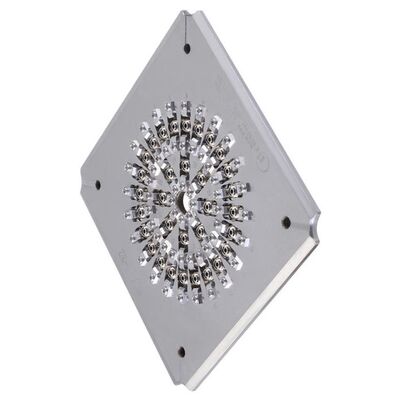

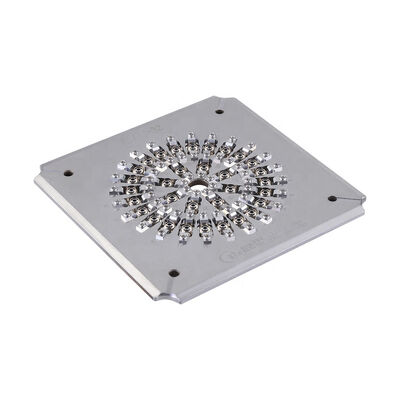

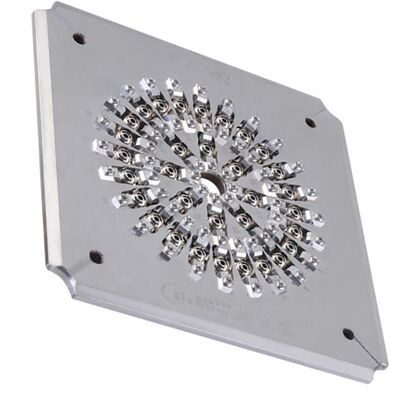

FC UPC 32 Çekirdek Bağlantısı Poliş Patch Kablosu Optik Fiber Poliş Bileşeni
Bu yüksek istikrarlı lif cilalama armatürü/jig, optik fiber konektör cilalama uygulamaları için olağanüstü yüzey kalitesi sağlar.
Ürün Genel Görünümü
Yüksek kaliteli ısı ile işlenmiş çelikten üretilen bu sertleştirilmiş çelik S2316 cilalama armatürü, uzun kullanım ömrü ve dayanıklılığı sunar.ST, ve LC, özel müşteri gereksinimlerini karşılamak için özelleştirilebilir.
Temel Özellikler
- Özellikle FC/PC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değiştirme
- Yüksek verimlilik: döngü başına 24, 32 veya 36 konektöre kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98'e ulaşır% 100
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferans geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- PC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0,20dB (tipik)
- Hizmet ömrünü uzatmak için değiştirilebilir aksesuarlar
Teknik özellikler
| Model |
FC-PC-24 |
FC-PC-32 |
FC-PC-36 |
| Marka |
CLX |
CLX |
CLX |
| Bağlantı tipi |
FC PC |
FC PC |
FC PC |
| Son yüz |
PC |
PC |
PC |
| Ferrule çapı |
2.5mm |
2.5mm |
2.5mm |
| Kapasite |
24 pozisyon |
32 pozisyon |
36 pozisyon |
| Ekleme Kaybı |
≤0.20dB |
≤0.20dB |
≤0.20dB |
| Geri dönüş kaybı |
≥55dB (PC) |
≥55dB (PC) |
≥55dB (PC) |
| Uygulama |
Birleştirilmiş FC PC konektörlerinin cilalanması |
Birleştirilmiş FC PC konektörlerinin cilalanması |
Birleştirilmiş FC PC konektörlerinin cilalanması |
Malzeme:Paslanmaz çelik
Boyut (L*W*H):174*174*26 mm
Net ağırlık / Brüt ağırlık:1.5 kg / 2.0 kg
Uygun Makineler:CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler
Bizden ücretsiz teklif alın >>> GO
Polişleme Performansı
Polişlenmiş Bağlayıcı Ferrule Yüzleri
Yüksek kaliteli, beyaz lekeler veya sıyrıklar olmayan son yüz cilalama. En iyi performans için lif kenarı açıkça görünür.
Ekleme kaybı ve geri dönüş kaybı test sonuçları
| Bağlantı tipi |
SM/UPC |
SM/APC |
MM/UPC |
| Ekleme Kaybı |
≤0.20dB |
≤0.20dB |
≤0.50dB |
| Geri dönüş kaybı |
≥55dB |
≥60dB |
≥30dB |
Geometri Testi Sonuçları
| - Hayır, hayır. |
Parametreler |
UPC Kriteri |
APC Kriteri |
| 1 |
Kavis yarıçapı |
5-25mm |
5-12 mm |
| 2 |
Apex Offset |
0-50μm |
0-50μm |
| 3 |
Fiber Yüksekliği |
-100~+50μm |
-100~+50μm |
| 4 |
Açı |
n/a |
8.00+/-0.50° |
Şirket Profili
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
2010 yılında kurulan, biz araştırma ve geliştirme, üretim, satış sonrası hizmet ve teknik hizmetleri entegre optik iletişim ekipmanları şirketiyiz.,Ekibimiz optik fiber konektör üretiminde karşılaşılan teknik sorunlara etkili çözümler sunar.
Sıkça Sorulan Sorular
1Fabrika mı yoksa tüccar mı?
Biz bir fabrikayız.
2- MOQ'n nedir?
Minimum sipariş miktarı 1 adet.
3Örnek hizmetler mi veriyorsunuz?
Evet, örnekleri sağlıyoruz.
4Bana nasıl göndereceksin?
DHL veya FedEx ile 4 ila 6 gün içinde gönderiyoruz. Teslimat süresi sipariş miktarına bağlı olarak değişebilir.
5Nasıl ödeyeceğiz?
Ödeme öncesi veya T/T ve T/L dahil birçok ödeme yöntemi.
6Ürününüzün garantisi ne kadar?
1 yıllık garanti süresi ücretsiz onarımlarla (tüketici malzemeler hariç).
7Özel hizmetler mi veriyorsunuz?
Evet, müşteri gereksinimlerine ve özelliklerine göre özelleştirilmiş hizmetler sunuyoruz.
