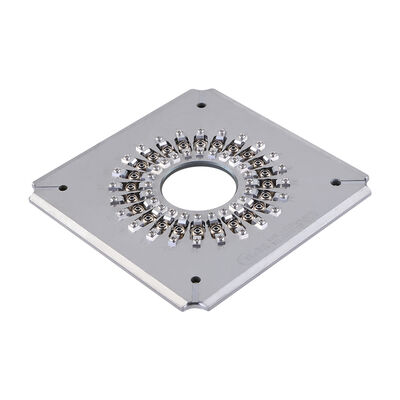

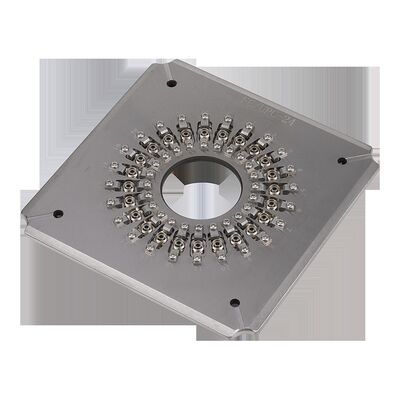

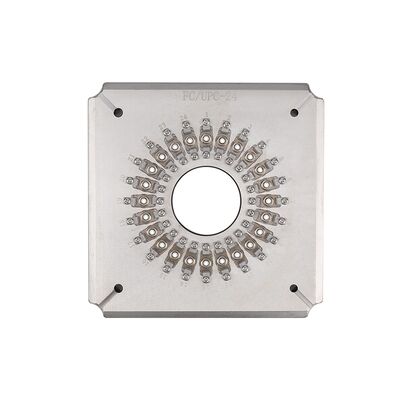

FTTH kullanımı için 24 portlu fiber optik cilalama jig, 2.5 mm ferrule tutucu ve paslanmaz çelik S136 yapısı
Ürün Detayları
| Malzeme: | Paslanmaz çelik S136 | Boyutlar: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Ağırlık: | 1.2kg | Lif Sayısı: | 24 |
| Yüksük Tutucu boyutu: | 2,5 mm | Bağlayıcı Türü: | FC bilgisayar |
| Son yüz: | bilgisayar | Yüksük çapı: | 2,5 mm |
| Kapasite: | 24 Pozisyon | Ekleme Kaybı: | ≤0.20db |
| İade Kaybı: | ≥55dB (PC) | Parlatma Verimliliği: | %98~%100 ilk geçiş verimi |
| Parazit geçiş oranı: | ≥98% | Uygun makineler: | CLX-02E, Seikoh Giken SFP-550 |
| Net ağırlığı: | 1,5 kg | ||
| Vurgulamak |
Paslanmaz Çelik S136 Parlatma Armatürü,24 Bağlantı Noktalı Fiber Optik Parlatma Jig'i,2.5mm Yüksük Tutucu Parlatma Tutucu |
||
Ürün Açıklaması
Yüksek hassasiyetli 2.5 mm ferrule tutucusu, ölçüleri 174×174×26mm, özellikle FTTH uygulamaları için tasarlanmıştır. Uzun ömürlü performans için dayanıklı paslanmaz çelik S136'dan yapılmıştır.
Yüksek istikrarlı lif cilalama cihazı, olağanüstü bir yüzey kalitesi ve hassasiyeti sunar.SC dahil olmak üzere çeşitli bağlantı tipleriyle uyumludur, FC, ST ve LC, özel konfigürasyonlarla mevcuttur.
- Özellikle FC/PC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değiştirme

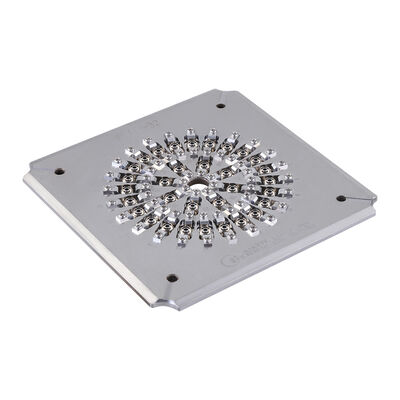

- Yüksek verimlilik: döngü başına 24, 32 veya 36 konektöre kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98-100'e ulaşır
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferans geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- PC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0,20dB (tipik)
- Hizmet ömrünü uzatmak için değiştirilebilir aksesuarlar

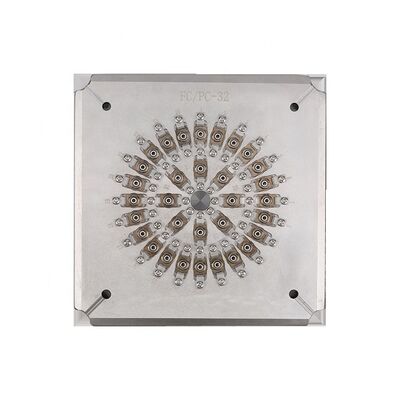

| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | FC PC | FC PC | FC PC |
| Son yüz | PC | PC | PC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 32 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
| Uygulama | Birleştirilmiş FC PC konektörlerinin cilalanması | ||
| Malzeme | Paslanmaz çelik | ||
| Boyut (L × W × H) | 174×174×26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.5 kg / 2.0 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzer ekipman | ||
Yüksek kaliteli, beyaz lekeler veya sıyrıklar olmayan son yüz cilalama, en iyi performans için net fiber kenar görünümü.
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., araştırma ve geliştirmeyi, üretimi, satış sonrası hizmeti,ve teknik hizmetlerYüksek kaliteli ürünler, satış sonrası kapsamlı destek ve fiber konektör üretim zorlukları için ücretsiz teknik yardım sağlıyoruz.
Biz bir fabrikayız.
Minimum sipariş miktarı 1 adet.
Evet, örnekleri sağlıyoruz.
DHL veya FedEx ile 4-6 gün içinde gönderiyoruz, zamanlama sipariş miktarına göre ayarlanır.
Ödeme öncesi veya T/T ve T/L dahil birçok ödeme yöntemi.
Ücretsiz onarımlarla birlikte 1 yıllık garanti (tüketici malzemeler hariç).
Evet, müşteri gereksinimlerine göre özelleştirilmiş hizmetler sunuyoruz.
Ürün Özellikleri
FTTH için 24 portlu FC/UPC fiber parlatma fikstürü. Dayanıklılık için sertleştirilmiş paslanmaz çelik S136'dan yapılmıştır. %98-100 ilk geçiş verimi, ≤0,20dB ekleme kaybı, ≥55dB geri dönüş kaybı ile döngü başına 24 konnektörü cilalar. Özel seçenekler mevcut.
