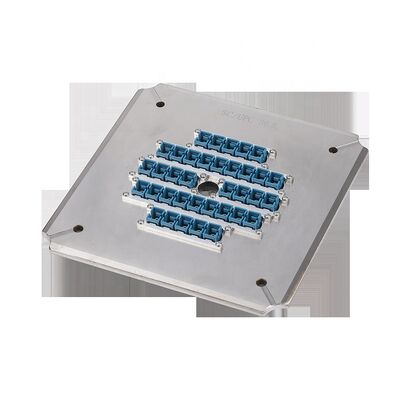

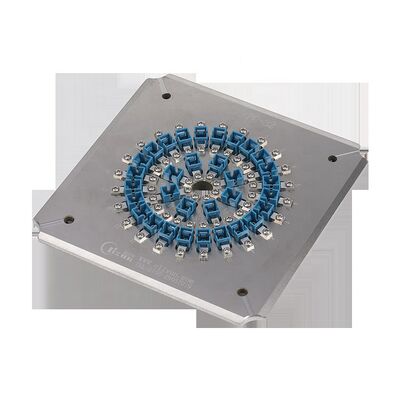

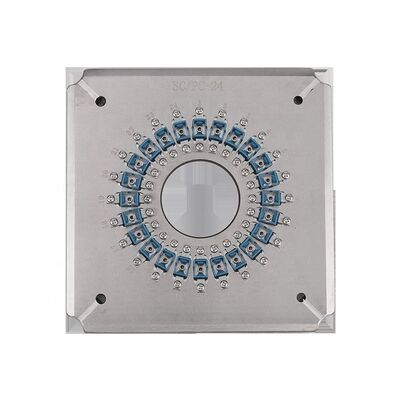

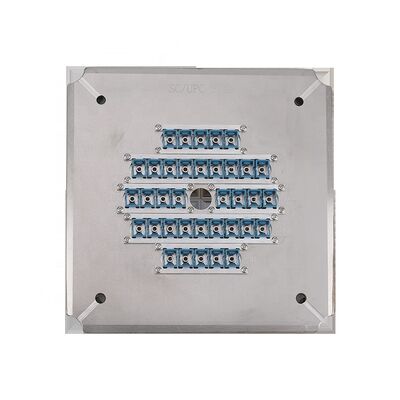

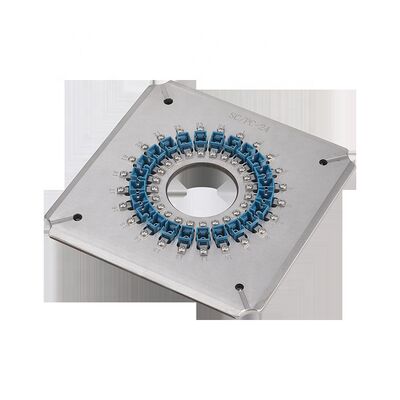

S136 Stainless Steel Fiber Optic Polishing Jig 24 32 36 Port ve SC UPC Bağlantıları için İçe Girme Kaybı ≤0.20dB
Ürün Detayları
| Malzeme: | Sertleştirilmiş paslanmaz çelik s136 | Boyut: | 174mmx174mmx26mm |
|---|---|---|---|
| Net ağırlığı: | 1.5kg | Lif Sayısı: | 24,32,36 |
| Ekleme Kaybı: | ≤0.20db | İade Kaybı: | ≥55dB (PC), ≥60dB (APC) |
| Yüksük çapı: | 2,5 mm | Kapasite: | 24 konum, 32 konum, 36 konum |
| Son yüz: | bilgisayar | Eğri yarıçapı: | 5-25 mm (UPC), 5-12 mm (APC) |
| Tepe Noktası Ofseti: | 0-50μm | Fiber yüksekliği: | -100~+50μm |
| Açı: | 8,00+/-0,50° (APC) | İlk Geçiş Verimi: | %98~%100 |
| Parazit geçiş oranı: | ≥98% | ||
| Vurgulamak |
Sertleştirilmiş Paslanmaz Çelik S136 Parlatma Armatürü,24 32 36 Portlu Fiber Optik Parlatma Jig'i,Ekleme Kaybı ≤0.20dB SC UPC Parlatma Tutucu |
||
Ürün Açıklaması
- Özellikle SC/PC konektörleri için tasarlanmıştır.
- Yüksek verimlilik: döngü başına 24, 32 veya 36 bağlantı cilalar
- İlk geçiş verimi son yüz kalitesi için% 98-100'e ulaşır
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Mükemmel performans: APC geri dönüş kaybı ≥60dB, UPC geri dönüş kaybı ≥55dB
- Ekleme kaybı ≤0.20dB (tipik)
- Değiştirilebilir aksesuarlar kullanım ömrünü uzatır
- SC, FC, ST, LC konektörleri için özel yapılandırmalar
| Model | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | SC PC | SC PC | SC PC |
| Son yüz | PC | PC | PC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 32 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥55dB (APC) | ≥55dB (APC) | ≥55dB (PC) |
| Malzeme | Paslanmaz çelik S136 | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.5 kg / 2.0 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Ücretsiz Bir Ödeme Alın
Ürün Özellikleri
Dayanıklılık için sertleştirilmiş S136 çelikten yapılmış yüksek verimli SC/PC fiber parlatma fikstürü. %98-100 ilk geçiş verimiyle döngü başına 24-36 konnektörü parlatır. IEC standartlarını karşılar: ≤0,20dB ekleme kaybı, ≥55dB geri dönüş kaybı. SC/FC/ST/LC konnektörleri için özelleştirilebilir.
