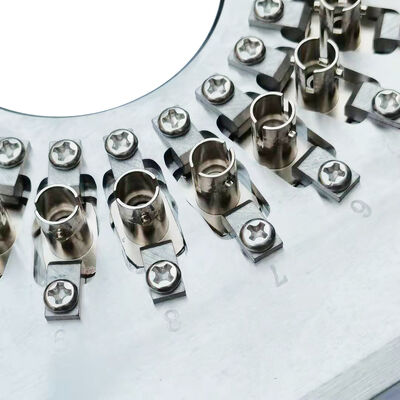

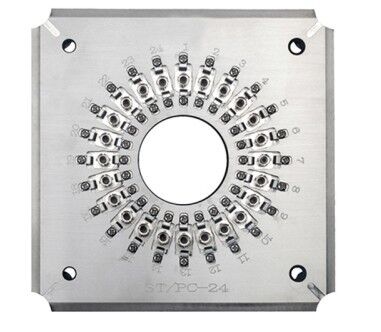

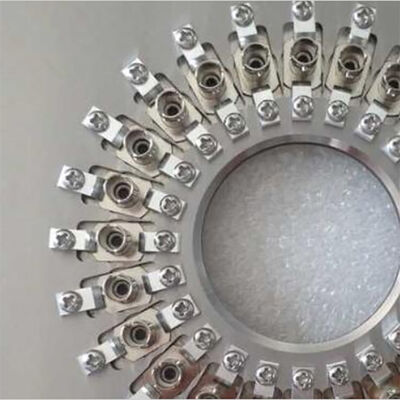

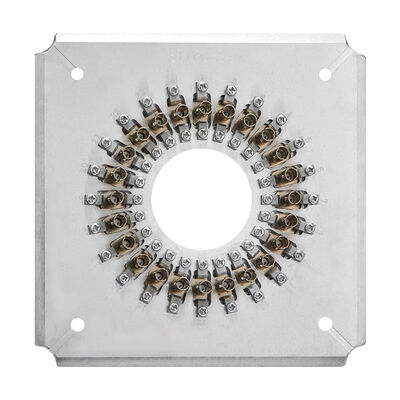

ST Yüksek verimlilik ve ekleme kaybı ≤0.20dB için sertleştirilmiş paslanmaz çelik S136 ile fiber optik 24/32 bağlantı cilalama tesisi
Ürün Detayları
| Malzeme: | Sertleştirilmiş paslanmaz çelik s136 | Boyut: | 174mmx174mmx26 mm |
|---|---|---|---|
| Net ağırlığı: | 1.2kg | Lif Sayısı: | 24,32 |
| Ekleme Kaybı: | ≤0.20db | İade Kaybı: | ≥55dB (PC) |
| Yüksük çapı: | 2,5 mm | Kapasite: | 24 konum, 32 konum |
| Uç Yüz Tipi: | Bilgisayar, APC | Eğri yarıçapı: | 5-25 mm (UPC), 5-12 mm (APC) |
| Tepe Noktası Ofseti: | 0-50μm | Fiber yüksekliği: | -100~+50μm |
| Açı: | 8,00+/-0,50° (APC) | Brüt ağırlık: | 2.0 KG |
| Uygun makineler: | CLX-02E, Seikoh Giken SFP-550 | ||
| Vurgulamak |
Sertleştirilmiş Paslanmaz Çelik S136 Parlatma Armatürü,Tek Çevrimli Fiber Optik Parlatma Tezgahında 24/32 Konektörler,Ekleme Kaybı ≤0.20dB ST Konektör Parlatma Tutucu |
||
Ürün Açıklaması
- Özellikle ST-PC bağlantıları için tasarlanmış
- Basit, esnek işletim ile jigs değiştirmek kolay
- Yüksek verimlilik: bir döngüde 24 veya 32 konektöre kadar cilalanır
- Son yüz kalitesi için ilk geçiş verimi% 98'e ulaşır% 100
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferansla geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- PC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0,20dB (tipik)
- Değiştirilebilir aksesuarlar kullanım ömrünü uzatır
- Dayanıklılık için yüksek kaliteli sertleştirilmiş çelik S136'dan yapılmıştır.
- SC, FC, ST, LC konektörleri ve özel tasarımlar için jigler ile mevcuttur
| Model | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | ST PC | ST PC | ST APC |
| Son yüz | PC | PC | APC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 32 pozisyon | 26 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥55dB (PC) | ≥55dB (PC) | ≥60dB (APC) |
| Uygulama | Düzleştirilmiş ST PC konektörlerinin cilalanması | Düzleştirilmiş ST PC konektörlerinin cilalanması | Düzleştirilmiş ST APC konektörlerinin cilalanması |
| Malzeme | Paslanmaz çelik S136 | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.5 kg / 2.0 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| - Hayır, hayır. | Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|---|
| 1. | Kavis yarıçapı | 5-25mm | 5-12 mm |
| 2. | Apex Offset | 0-50μm | 0-50μm |
| 3. | Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| 4. | Açı | n/a | 8.00+/-0.50° |
2010 yılında kurulan Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., araştırma ve geliştirmeyi, üretimi,Satış sonrası hizmet ve teknik hizmetlerSadece yüksek kaliteli ürünler satmakla kalmayıp, satış sonrası iyi hizmet sunmakla kalmayıp, müşterilerimize ücretsiz teknik destek de veriyoruz.Optik fiber bağlantılarının üretiminde karşılaştığımız teknik sorunlar için, etkili çözümler sunuyoruz.
Ürün Özellikleri
ST fiber optik parlatma aparatı, ≤0,20dB ekleme kaybı ve ≥55dB geri dönüş kaybı ile döngü başına 32'ye kadar ST-PC konnektörünü parlatır. Dayanıklılık için sertleştirilmiş S136 çelikten yapılmıştır. %98-100 oranında yüksek ilk geçiş verimi. 2 yıl garanti, Adedi 1 adet.
