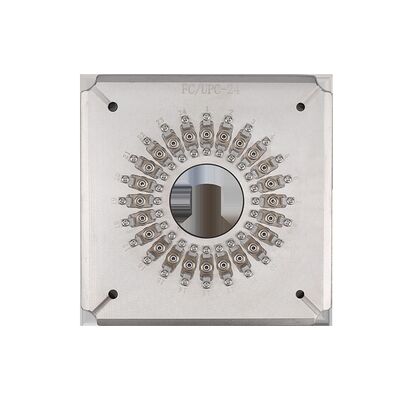

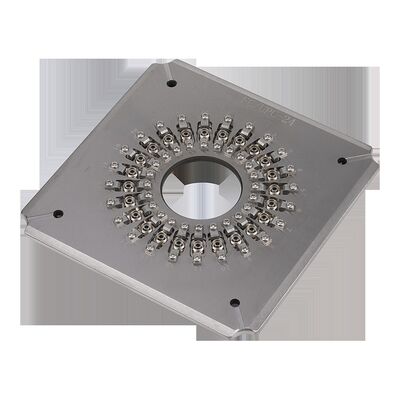

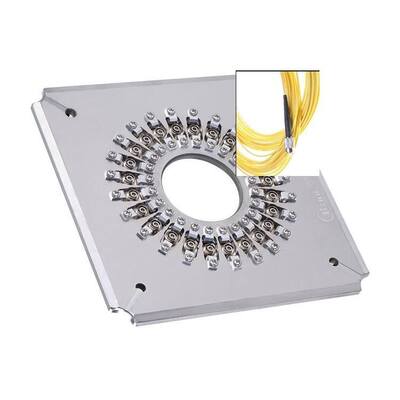

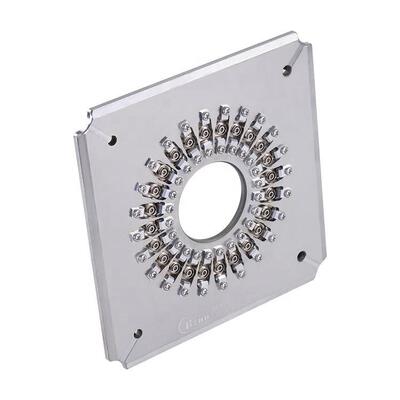

Paslanmaz çelik S136 FC UPC 24/32/36 Bağlantıları Kapasite ve Bağımsız Sıkıştırma IPC Yapısı
Ürün Detayları
| Bağlayıcı Türü: | FC UPC | Son yüz: | UPC |
|---|---|---|---|
| Yüksük çapı: | 2,5 mm | Kapasite: | 24/32/36 pozisyon |
| Ekleme Kaybı: | ≤0.20db | İade Kaybı: | ≥55dB (UPC) |
| Malzeme: | Paslanmaz çelik | Boyut: | 174*174*26 mm |
| Net ağırlığı: | 1.3 kg | Brüt ağırlık: | 1,5 kg |
| Uygun makineler: | CLX-02E, SFP-550 | APC İade Kaybı: | ≥60dB |
| MM Ekleme Kaybı: | ≤0.50db | MM Geri Dönüş Kaybı: | ≥30dB |
| Eğri yarıçapı: | 5-25 mm (UPC), 5-12 mm (APC) | ||
| Vurgulamak |
Paslanmaz Çelik S136 Parlatma Armatürü,24/32/36 Konnektör Kapasiteli Fiber Optik Parlatma Jig'i,Bağımsız Sıkıştırma IPC Yapısı FC UPC Parlatma Tutucu |
||
Ürün Açıklaması
- Özellikle FC/UPC (PC) bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değişiklikleri
- Yüksek verimli cilalama: döngü başına 24, 32 veya 36 bağlantı
- Son yüzey kalitesi için 98%~100% ilk geçiş verimi
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferans ile ≥98% geçiş oranı (IEC standartlarına göre tipik% 100)
- APC geri dönüş kaybı ≥60dB, UPC geri dönüş kaybı ≥55dB
- Ekleme kaybı ≤0.20dB (tipik)
- Uzun kullanım ömrü için değiştirilebilir aksesuarlar
- SC, FC, ST, LC bağlantıları için özel tasarımlar mevcuttur
| Model | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | FC UPC | FC UPC | FC UPC |
| Son yüz | UPC | UPC | UPC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 32 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥55dB (UPC) | ≥55dB (UPC) | ≥55dB (UPC) |
| Uygulama | Parlaklaştırılmış FC UPC konektörleri | Parlaklaştırılmış FC UPC konektörleri | Parlaklaştırılmış FC UPC konektörleri |
| Malzeme | Paslanmaz çelik | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net Ağırlık / Brüt Ağırlık (kg) | 1.3 kg / 1.5 kg | ||
| Uygun makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Ürün Özellikleri
Yüksek verimli FC/UPC fiber parlatma fikstürü, %98-100 ilk geçiş verimiyle döngü başına 36 konnektöre kadar parlatır. Dayanıklı paslanmaz çelikten yapılmış olup, düşük ekleme kaybı (≤0,20dB) ve yüksek geri dönüş kaybı (≥55dB) sağlar. Tamir edilebilir tasarım ve özel seçenekler mevcuttur.
