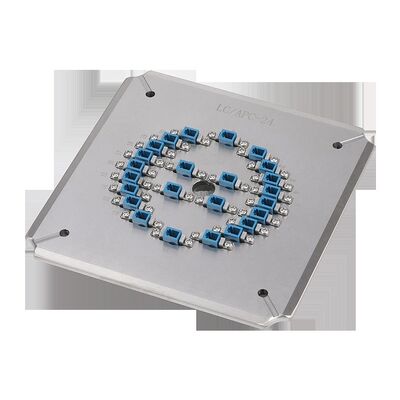

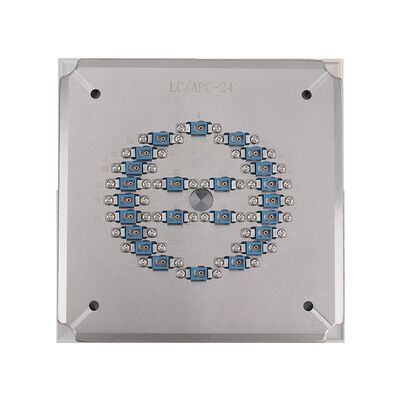

Yüksek verimlilikli fiber optik cilalama için S136 paslanmaz çelikle evrensel LC APC 24 pozisyonlu cilalama tesisi
Ürün Detayları
| Bağlayıcı Türü: | LC APC konektörü | Brüt ağırlık: | 2 kg |
|---|---|---|---|
| Paket Ölçüleri: | 220*220*100mm | Maksimum Kapasite: | LC APC konnektörleri için 24 konum |
| Boyutlar: | 174*174*26mm | Malzemeler: | Paslanmaz çelik S136 |
| Yüksük çapı: | 1.25 mm | Ekleme Kaybı: | ≤0.20db |
| İade Kaybı: | ≥60dB (UPC) | Net ağırlığı: | 1,3 kg |
| Eğri yarıçapı: | 5-25 mm (UPC), 5-12 mm (APC) | Tepe Noktası Ofseti: | 0-50μm |
| Fiber yüksekliği: | -100~+50μm | Açı: | 8,00+/-0,50° (APC) |
| İlk Geçiş Verimi: | %98~%100 | ||
| Vurgulamak |
24 konumlu Parlatma Armatürü,Paslanmaz Çelik S136 Fiber Optik Parlatma Jig'i,Yüksek verimli LC APC Parlatma Tutucu |
||
Ürün Açıklaması
Bu yüksek istikrarlı lif cilalama armatürü/jig, LC APC bağlantıları için olağanüstü bir yüzey kalitesi sağlar.Bu hassas araç SC için özelleştirilebilir, FC, ST, LC ve diğer konektör türleri müşteri gereksinimlerine göre.
- Özellikle LC/APC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değişimi
- Yüksek verimlilik: döngü başına 24, 36 veya 48 konektöre kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98'e ulaşır% 100
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferans geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- Performans: APC geri dönüş kaybı ≥60dB, UPC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0.20dB (tipik)
- Uzun kullanım ömrü için değiştirilebilir aksesuarlar
- Yüksek kaliteli ısı ile işlenmiş sertleştirilmiş çelik yapılar

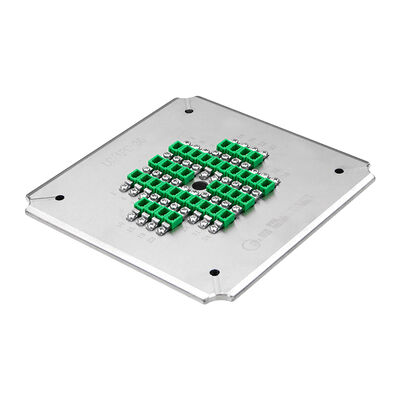

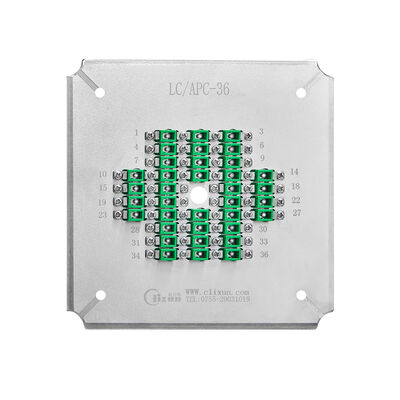

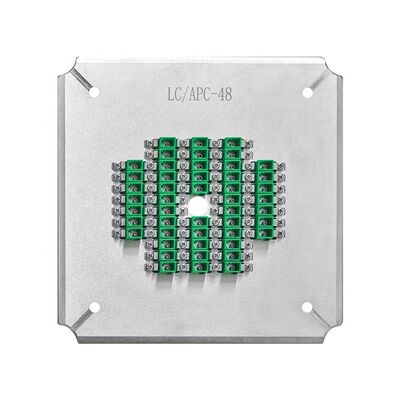

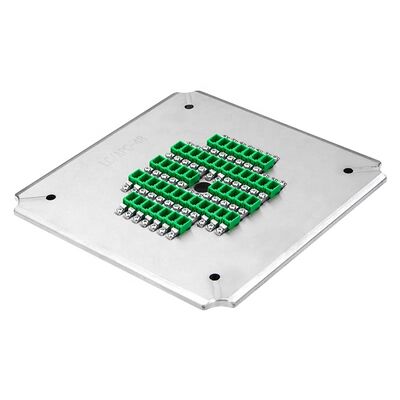

| Model | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | LC-APC | LC-APC | LC-APC |
| Son yüz | APC | APC | APC |
| Ferrule çapı | 1.25mm. | 1.25mm. | 1.25mm. |
| Kapasite | 24 pozisyon | 36 pozisyon | 48 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥60dB (UPC) | ≥60dB (UPC) | ≥60dB (UPC) |
| Uygulama | Montajlı LC APC konektörlerini cilalamak | ||
| Malzeme | Paslanmaz çelik | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.3 kg / 1.5 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
Yüksek kaliteli, beyaz lekeler, çizgiler ve açıkça görülebilen lif kenarları olmayan son yüz cilalama.
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
2010 yılında kurulan, biz araştırma ve geliştirme, üretim, satış sonrası hizmet ve teknik hizmetleri entegre optik iletişim ekipmanları şirketiyiz.,mükemmel satış sonrası hizmet ve optik fiber konektör üretiminde karşılaşılan teknik sorunlara etkili çözümlerle ücretsiz teknik destek.
Biz bir fabrikayız.
MOQ 1 parça.
Evet, örnekleri sağlıyoruz.
DHL veya FedEx ile 4 ila 6 gün içinde gönderiyoruz, sipariş miktarına göre zamanlama ayarlanır.
Ödeme öncesi veya T/T ve T/L dahil birçok ödeme yöntemi.
Ücretsiz onarımlarla birlikte 1 yıllık garanti (tüketici malzemeler hariç).
Evet, müşteri gereksinimlerine göre özelleştirilmiş hizmetler sunuyoruz.
Ürün Özellikleri
24 konum kapasiteli, yüksek verimli LC APC cilalama mastarı. Dayanıklılık için sertleştirilmiş S136 çelikten yapılmıştır. ≥60dB geri dönüş kaybı, ≤0,20dB ekleme kaybı ve %98-100 ilk geçiş verimi elde eder. CLX-02E ve SFP-550 makineleriyle uyumludur.
