LC PC 48 Bağlantı Evi Fiber Optic Patch Cord Polisher Jig
Bu yüksek istikrarlı lif cilalama armatürü, LC/PC bağlantıları için olağanüstü yüzey kalitesi sağlar.Uzun hizmet ömrünü ve güvenilir performansı sağlar.
Temel Özellikler
- Özellikle LC/PC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değişimi
- Yüksek verimlilik: döngü başına 48 bağlantıya kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98-100'e ulaşır
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferansla geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- PC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0,20dB (tipik)
- Değiştirilebilir aksesuarlar kullanım ömrünü uzatır
Teknik özellikler
| Model |
LC-UPC-24 |
LC-PC-40 |
LC-PC-48 |
| Marka |
CLX |
CLX |
CLX |
| Bağlantı tipi |
LC PC |
LC PC |
LC PC |
| Son yüz |
PC |
PC |
PC |
| Ferrule çapı |
1.25mm. |
1.25mm. |
1.25mm. |
| Kapasite |
24 pozisyon |
40 pozisyon |
48 pozisyon |
| Ekleme Kaybı |
≤0.20dB |
≤0.20dB |
≤0.20dB |
| Geri dönüş kaybı |
≥55dB (PC) |
≥55dB (PC) |
≥55dB (PC) |
| Uygulama |
Montajlı LC PC konektörlerinin cilalanması |
Montajlı LC PC konektörlerinin cilalanması |
Montajlı LC PC konektörlerinin cilalanması |
Ek bilgiler:
Malzeme: Paslanmaz çelik S136
Boyut: 174×174×26 mm
Net ağırlık: 1,5 kg / Brüt ağırlık: 2,0 kg
Uygun Makineler: CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzer makineler

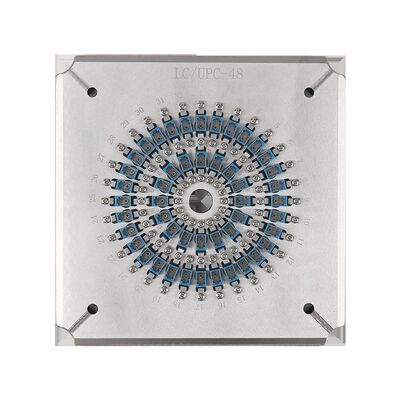

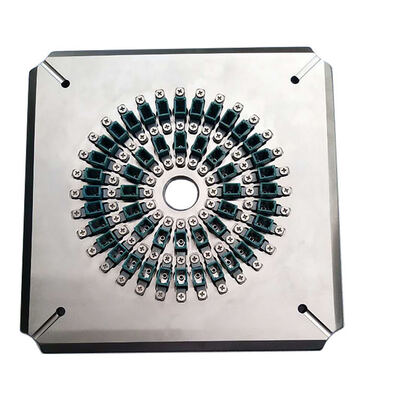

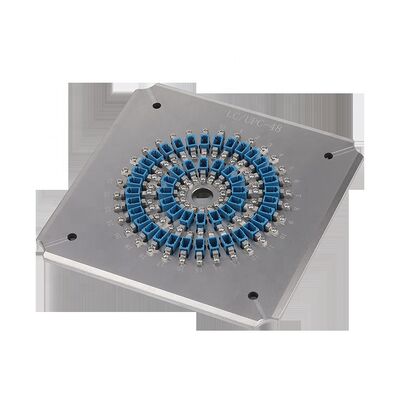

Ürün Resimleri
Polişleme Performansı Sonuçları
Polişlenmiş Bağlayıcı Ferrule Yüzleri
Yüksek kaliteli, beyaz lekeler veya sıyrıklar olmayan son yüz cilalama. En iyi performans için lif kenarı açıkça görünür.
Ekleme kaybı ve geri dönüş kaybı test sonuçları
| Bağlantı tipi |
SM/UPC |
SM/APC |
MM/UPC |
| Ekleme Kaybı |
≤0.20dB |
≤0.20dB |
≤0.50dB |
| Geri dönüş kaybı |
≥55dB |
≥60dB |
≥30dB |
Geometri Testi Sonuçları
| Parametreler |
UPC Kriteri |
APC Kriteri |
| Kavis yarıçapı |
5-25mm |
5-12 mm |
| Apex Offset |
0-50μm |
0-50μm |
| Fiber Yüksekliği |
-100~+50μm |
-100~+50μm |
| Açı |
n/a |
8.00+/-0.50° |

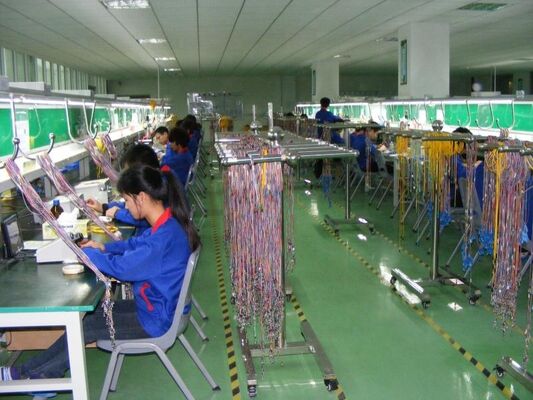

Üretici Bilgisi
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
2010 yılında kurulan, biz araştırma ve geliştirme, üretim, satış sonrası hizmet ve teknik hizmetleri entegre optik iletişim ekipmanları şirketiyiz.,Satış sonrası kapsamlı destek ve fiber optik konektör üretim zorlukları için ücretsiz teknik yardım.
Nakliye Bilgisi
DHL, FEDEX, UPS, EMS, TNT veya Deniz nakliyesi de dahil olmak üzere büyük küresel nakliye taşıyıcılarını kullanıyoruz.
Sıkça Sorulan Sorular
Fabrika mı yoksa tüccar mısınız?
Fabrika bizleriz.
MOQ'n nedir?
Minimum sipariş miktarı 1 adet.
Örnek hizmetler mi veriyorsunuz?
Evet, örnekleri sağlıyoruz.
Bana nasıl göndereceksin?
DHL veya FedEx yoluyla nakliye 4-6 gün sürer, sipariş miktarına göre uygun şekilde uzatılır.
Nasıl ödeyeceğiz?
T/T ve T/L dahil olmak üzere önceden rezervasyon veya çoklu ödeme yöntemleri.
Ürününüzün garantisi ne kadar sürer?
Ücretsiz onarımlarla birlikte 1 yıllık garanti (tüketici malzemeler hariç).
Özel hizmetler mi veriyorsunuz?
Evet, müşteri gereksinimlerine göre özelleştirilmiş hizmetler sunuyoruz.
