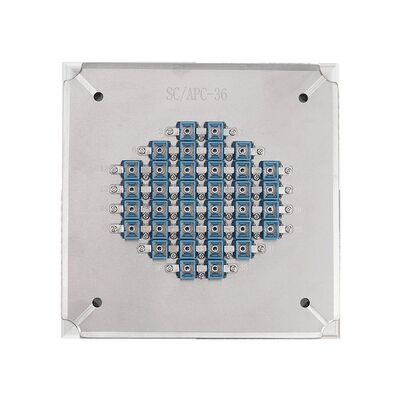

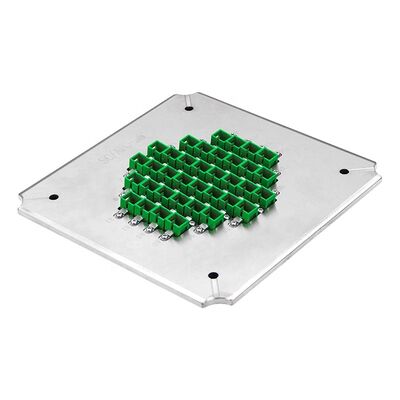

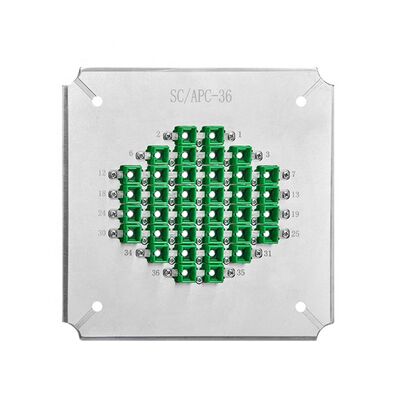

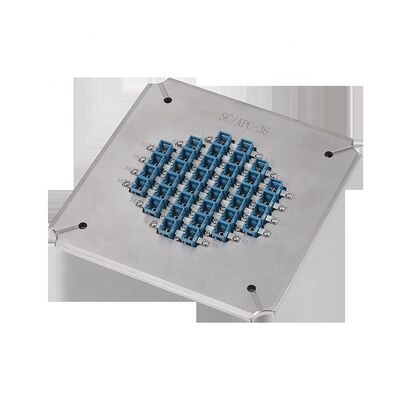

36 pozisyon APC için sertleştirilmiş paslanmaz çelik S2316 ile fiber optik cilalama jig Geri dönüş kaybı ≥60dB
Ürün Detayları
| Tip: | Fiber Optik Parlatma Jig'i | Malzeme: | Sertleştirilmiş paslanmaz çelik2316 |
|---|---|---|---|
| Bağlayıcı Türü: | SC APC Konnektörü | Boyut: | 174*174*26mm |
| Yüksük çapı: | 2,50 mm | Net ağırlığı: | 1,5 kg |
| Brüt ağırlık: | 2.0 KG | Lif Sayısı: | 36 Pozisyon |
| Ekleme Kaybı: | ≤0.20db | İade Kaybı: | ≥60dB (APC) |
| Son yüz: | APC | Kapasite: | 36 Pozisyon |
| Eğri yarıçapı: | 5-12mm | Tepe Noktası Ofseti: | 0-50μm |
| Fiber yüksekliği: | -100~+50μm | ||
| Vurgulamak |
36 Pozisyonlu Parlatma Armatürü,Sertleştirilmiş Paslanmaz Çelik S2316 Fiber Optik Parlatma Jig,APC Geri Dönüş Kaybı ≥60dB Fiber Parlatma Plakası |
||
Ürün Açıklaması
Yüksek istikrarlı, yüzey kalitesi mükemmel olan, uzun kullanım ömrü için sertleştirilmiş çelik S2316'dan üretilen, SC, FC, ST ile uyumluLC konektör türleri ve müşteri gereksinimlerine göre özelleştirilebilir.
- Kolay jig değiştirme mekanizması olan SC/APC bağlantıları için tasarlanmıştır
- Yüksek verimlilik: bir döngüde 36 bağlantıya kadar cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98-100'e ulaşır
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- APC geri dönüş kaybı ≥60dB, ekleme kaybı ≤0.20dB (tipik)
- Uzun kullanım ömrü için değiştirilebilir aksesuarlar
| Model | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | SC UPC | SC APC | SC APC |
| Son yüz | UPC | APC | APC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 24 pozisyon | 26 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥50dB (UPC) | ≥60dB (APC) | ≥60dB (APC) |
| Malzeme | Paslanmaz çelik S136 | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Ağırlık | 1.5 kg net / 2.0 kg brüt | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
Aynı yüksek kaliteli yapı ve performans standartlarına sahip FC / PC konektörleri için 24, 32 ve 36 pozisyon konfigürasyonlarında mevcuttur.
| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Bağlantı tipi | FC PC | FC PC | FC PC |
| Son yüz | PC | PC | PC |
| Geri dönüş kaybı | ≥55dB (PC) | ≥55dB (PC) | ≥55dB (PC) |
Yüksek kaliteli, beyaz lekeler veya çizikler olmayan, açıkça görülebilen lif kenarları.
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., 2010 yılında araştırma ve geliştirmeyi, üretimi,Satış sonrası hizmet ve teknik hizmetler.
Ürün Özellikleri
Yüksek verimli SC APC cilalama aparatı, döngü başına 36 konnektörü parlatır. Dayanıklılık için sertleştirilmiş S2316 çeliğe, %98+ verim için IPC yapısına sahiptir ve ≥60dB geri dönüş kaybı ve ≤0,20dB ekleme kaybına ulaşır. 1 yıl garanti.
