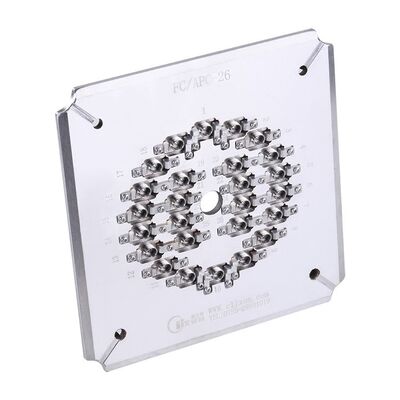

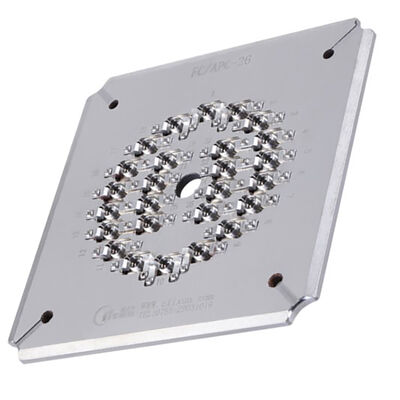

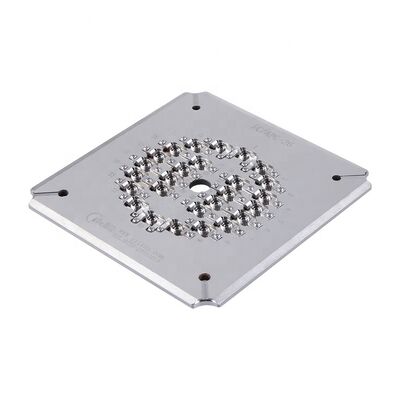

Yüksek verimlilikli Fiber Optic Polishing Jig için Paslanmaz Çelik 26 Port FC APC Polishing Fixture
Product Details
| Net ağırlığı: | 1,3 kg | Boyutlar: | 174*174*26mm |
|---|---|---|---|
| Malzemeler: | Paslanmaz çelik | Bağlayıcı Türü: | FC APC Konektörü |
| Brüt ağırlık: | 1,5 kg | Paket Ölçüleri: | 220*220*100mm |
| Lif Sayısı: | 26 | Yüksük çapı: | 2,5 mm |
| Kapasite: | 26 pozisyon | Ekleme Kaybı: | ≤0.20db |
| İade Kaybı: | ≥60dB (PC) | Eğri yarıçapı: | 5-12mm |
| Tepe Noktası Ofseti: | 0-50μm | Fiber yüksekliği: | -100~+50μm |
| Açı: | 8,00+/-0,50° | ||
| Vurgulamak |
Paslanmaz Çelik Parlatma Armatürü,26 Bağlantı Noktalı FC APC Parlatma Jig'i,Yüksek Verimli Fiber Optik Parlatma Jig'i |
||
Product Description
- Özellikle FC/APC bağlantıları için tasarlanmış
- Basit, esnek işletim ile kolay jig değiştirme
- Yüksek verimlilik: her döngüde 18, 26 veya 36 bağlantı cilalar
- Son yüz kalitesi için ilk geçiş verimi% 98'e ulaşır% 100
- Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
- Interferansla geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
- APC geri dönüş kaybı ≥60dB, ekleme kaybı ≤0.20dB (tipik)
- Değiştirilebilir aksesuarlar kullanım ömrünü önemli ölçüde uzatır
| Model | FC-APC-18 | FC-APC-26 | FC-APC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Bağlantı tipi | FC APC | FC APC | FC APC |
| Son yüz | APC | APC | APC |
| Ferrule çapı | 2.5mm | 2.5mm | 2.5mm |
| Kapasite | 18 pozisyon | 26 pozisyon | 36 pozisyon |
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.20dB |
| Geri dönüş kaybı | ≥60dB (PC) | ≥60dB (PC) | ≥60dB (PC) |
| Uygulama | Montajlı FC APC konektörlerinin cilalanması | ||
| Malzeme | Paslanmaz çelik | ||
| Boyut (L*W*H) | 174*174*26 mm | ||
| Net ağırlık / Brüt ağırlık | 1.5 kg / 2.0 kg | ||
| Uygun Makineler | CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler | ||
| Bağlantı tipi | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Ekleme Kaybı | ≤0.20dB | ≤0.20dB | ≤0.50dB |
| Geri dönüş kaybı | ≥55dB | ≥60dB | ≥30dB |
| Parametreler | UPC Kriteri | APC Kriteri |
|---|---|---|
| Kavis yarıçapı | 5-25mm | 5-12 mm |
| Apex Offset | 0-50μm | 0-50μm |
| Fiber Yüksekliği | -100~+50μm | -100~+50μm |
| Açı | n/a | 8.00+/-0.50° |
Product Highlights
Paslanmaz çelik yapıya sahip 26 portlu FC APC cilalama aparatı. Yüksek verimli tasarım, %98-100 ilk geçiş verimiyle döngü başına 26 konnektöre kadar parlatır. Değiştirilebilir bileşenlere, ≥60dB geri dönüş kaybına ve 1 yıl garantiye sahiptir. Özel seçenekler mevcut.
