Name: E2000/APC20 Paslanmaz Çelik S136 Yapısı ile FTTH Kullanımı için Port Optik Fiber Poliş Yapısı
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: E2000/PC-20, E2000/PC-20
Price: 405.00 USD
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Malzeme: Paslanmaz çelik S136

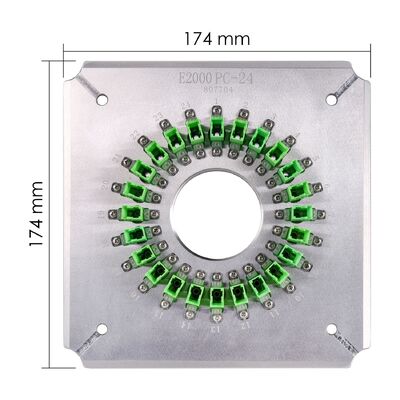

Boyutlar: 174mmx174mmx26mm

Ağırlık: 1.2kg

Lif Sayısı: 24

Yüksük Tutucu boyutu: 2,5 mm

Bağlayıcı Türü: FC bilgisayar

Son yüz: bilgisayar

Yüksük çapı: 2,5 mm

Kapasite: 24 Pozisyon

Ekleme Kaybı: ≤0.20db

İade Kaybı: ≥55dB (PC)

Eğri yarıçapı: 5-25mm

Tepe Noktası Ofseti: 0-50μm

Fiber yüksekliği: -100~+50μm

Açı: 8,00+/-0,50°

Vurgulamak:

Paslanmaz Çelik S136 Parlatma Armatürü

E2000/APC20 Bağlantı Noktası Parlatma Jig'i

FTTH Parlatma Tutucuyu Kullanın

Temel bilgiler

Menşe yeri: Guangdong, Çin

Marka adı: Chuanglixun

Model numarası: E2000/PC-20, E2000/PC-20

Ödeme & teslimat koşulları

Fotoğraf Galerisi

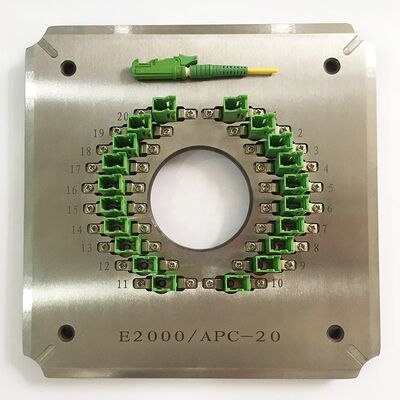

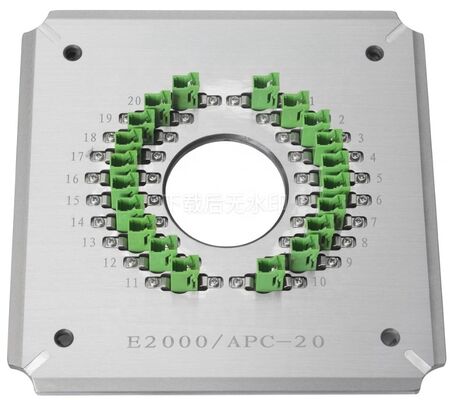

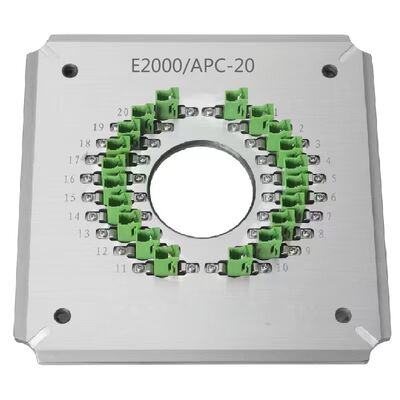

E2000/APC20 Paslanmaz Çelik S136 Yapısı ile FTTH Kullanımı için Port Optik Fiber Poliş Yapısı

Ürün Açıklaması

E 2000/APC20 FTTH kullanımı için Port Optik Fiber Polishing Fixture

Ürün Genel Görünümü

Bu yüksek istikrarlı lif cilalama armatürü/jig, E2000/PC-20 konektörleri için olağanüstü bir yüzey kalitesi sağlar.FTTH uygulamalarında uzun hizmet ömrünü ve güvenilir performansı sağlar.

Temel Özellikler

Özellikle E2000/PC-20 bağlantıları için tasarlanmış
Basit, esnek işletim ile kolay jig değişimi
Yüksek verimlilik: her döngüde 20 bağlantıya kadar cilalar
Son yüz kalitesi için ilk geçiş verimi% 98-100'e ulaşır
Her bir bağlantı için bağımsız sıkıştırma ile IPC yapısı
Interferansla geçiş oranı ≥98% (genellikle IEC standartlarına göre 100%)
PC geri dönüş kaybı ≥55dB, ekleme kaybı ≤0,20dB (tipik)
Değiştirilebilir aksesuarlar kullanım ömrünü önemli ölçüde uzatır

Teknik özellikler

Model	FC-PC-24	FC-PC-32	FC-PC-36
Marka	CLX	CLX	CLX
Bağlantı tipi	FC PC	FC PC	FC PC
Son yüz	PC	PC	PC
Ferrule çapı	2.5mm	2.5mm	2.5mm
Kapasite	24 pozisyon	32 pozisyon	36 pozisyon
Ekleme Kaybı	≤0.20dB	≤0.20dB	≤0.20dB
Geri dönüş kaybı	≥55dB (PC)	≥55dB (PC)	≥55dB (PC)
Uygulama	Birleştirilmiş FC PC konektörlerinin cilalanması
Malzeme	Paslanmaz çelik
Boyut (LWH)	17417426 mm
Net ağırlık / Brüt ağırlık	1.5 kg / 2.0 kg
Uygun Makineler	CLX-02E cilalama makinesi, Seikoh Giken SFP-550 cilalama makinesi ve benzeri makineler

Polişleme Performansı Sonuçları

Polişlenmiş Bağlayıcı Ferrule Yüzleri:

Yüksek kaliteli, beyaz lekeler, çizgiler ve açıkça görülebilen lif kenarları olmayan son yüz cilalama.

Ekleme kaybı ve geri dönüş kaybı test sonuçları:

Bağlantı tipi	SM/UPC	SM/APC	MM/UPC
Ekleme Kaybı	≤0.20dB	≤0.20dB	≤0.50dB
Geri dönüş kaybı	≥55dB	≥60dB	≥30dB

Geometri testi sonuçları:

Parametreler	UPC Kriteri	APC Kriteri
Kavis yarıçapı	5-25mm	5-12 mm
Apex Offset	0-50μm	0-50μm
Fiber Yüksekliği	-100~+50μm	-100~+50μm
Açı	n/a	8.00+/-0.50°

Üretici Profili

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., 2010 yılında kurulan, araştırma ve geliştirmeyi, üretimi,Satış sonrası hizmet ve teknik hizmetlerYüksek kaliteli ürünler, kapsamlı satış sonrası hizmet ve optik fiber konektör üretim zorlukları için ücretsiz teknik destek sağlıyoruz.
