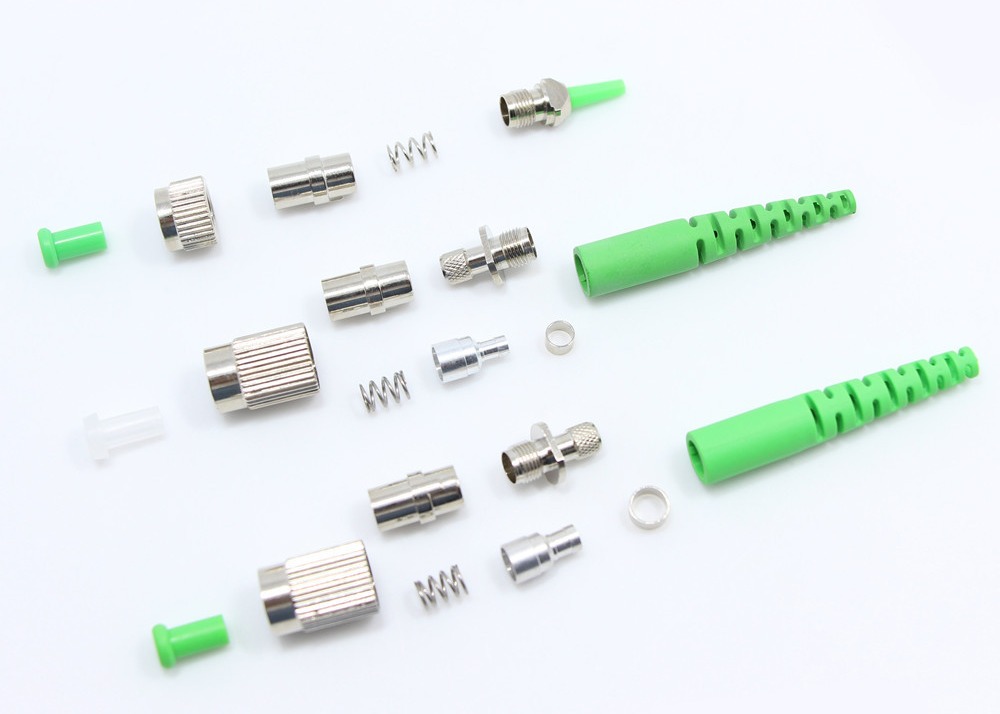

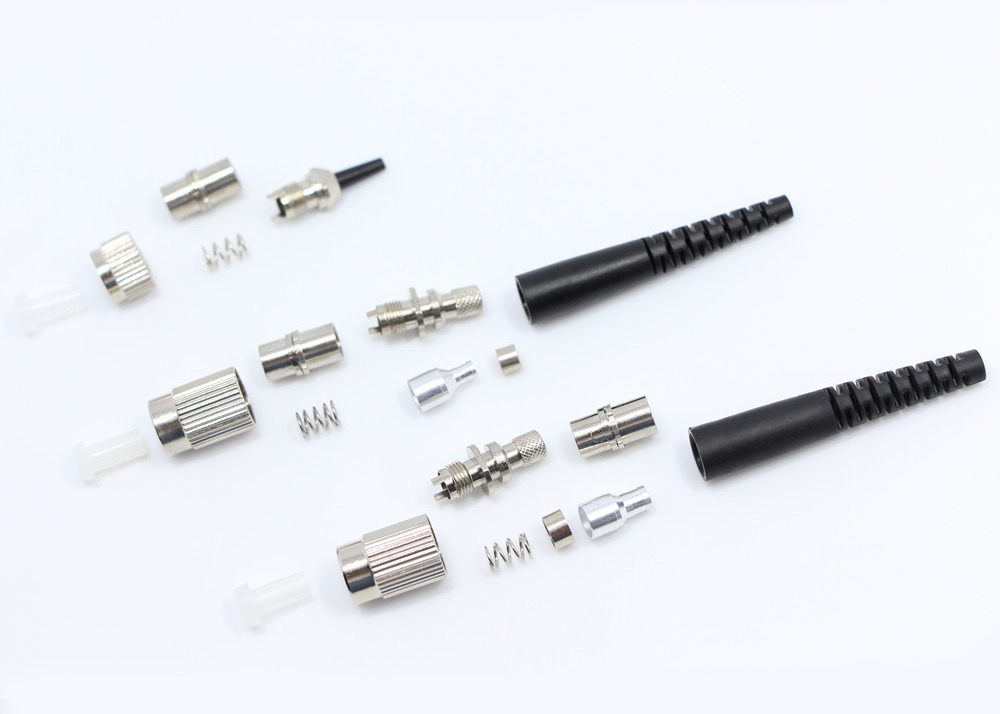

FC lif Optik Konnektör Parçaları FC lif Konnektör
Modeli: SX-SM-FC
Menşe Yeri: Shenzhen, Çin
Tanım
1. Sürekli bir ışık yolu oluşturabilir.
2. Tekrarlanabilir kullanım.
3. Aktif veya pasif cihazlara bağlanabilir.
4. Sistem ve sayaç ile hareketli bağlantı.
5. Optik iletişim, optik sensör ve uzun mesafeli ana hat ağı, MAN, erişim ağı, lif optik CATV ağı, lif optik veri ağı, DWDM sistemi vb. gibi diğer optik uygulama alanlarında yaygın olarak kullanılmaktadır. Şu anda en çok kullanılan optik pasif cihaz.
Temel ilkeler ve Özellik
1. lif optik konektör, yapıya göre üç bölüme ayrılabilir: (1) seramik ek, (2) bağlantı yapısı (parçalardan oluşur), (3) optik lif kablo.
2. lif optik konektörler, uç yüz şekline göre PC ve APC'ye bölünmüştür ve APC konektörünün uç yüzü genellikle 8 derecelik eğimde topraklanmıştır.
3. lif optik konektörler FC, SC, ST, MU, LC, MT-RJ, MPO, MPX, bağlantı kısa pin serileri vb. olarak ayrılmıştır.
4. Seramik taşlama uç yüzüne göre: PC ve APC
5. Yaygın olarak kullanılan konektör tipine göre lif ayrılır: tek modlu, çok modlu
6. lif optik bağlantı kablosunun boyutuna göre: Ø3.0mm, chip 2.0mm ve 0.9mm
Özellikler
| Parametre |
Birim |
FC,SC,LC |
ST, MU |
MT-RJ,MPO |
| SM |
AA |
SM |
AA |
SM |
AA |
| bilgisayar |
UPC |
APC |
bilgisayar |
bilgisayar |
UPC |
bilgisayar |
bilgisayar |
UPC |
bilgisayar |
| Ekleme kaybı |
dB |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.2 |
≤0.2 |
| Geri dönüş kaybı |
dB |
≥45 |
≥50 |
≥60 |
≥30 |
≥50 |
≥50 |
≥30 |
≥45 |
≥50 |
≥35 |
| Çalışma Dalga Boyu |
nm |
1310,1550 |
1310,1550 |
1310,1550 |
| değiştirilebilirlik |
dB |
≤0.2 |
≤0.2 |
≤0.2 |
| Titreşim |
dB |
≤0.2 |
≤0.2 |
≤0.2 |
| Çalışma sıcaklığı |
℃ |
-40～+75 |
-40～+75 |
-40～+75 |
| Depolama sıcaklığı |
℃ |
-40～+85 |
-45～+85 |
-45～+85 |
| Kablo çapı |
mm |
φ3.0,φ2.0,φ0.9 |
φ3.0,φ2.0,φ0.9 |
φ3.0,φ2.0,φ0.9 |
Uygulama
-WAN'lar, LAN'lar, CATV
-Test ekipmanları
-İletişim sistemi
-Telekomünikasyon ağları
