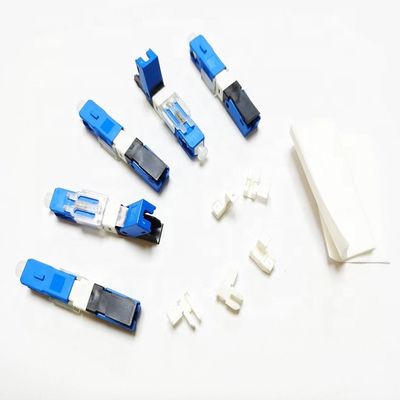

FTTH Plastik Optik lif Konnektörler, 2 * 3mm Hızlı Bağlantı lif Optik Konnektörler
Ürün Detayları
| Ürün adı: | lif Optik SC UPC Hızlı Bağlayıcı | renk: | Mavi |
|---|---|---|---|
| Uygulama: | FTTH FTTB FTTX Ağı | Geri dönüş kaybı: | ≥50dB |
| Ekleme kaybı: | ≤ 0.3dB | ||
| Vurgulamak |
2*3mm Plastik lif Optik Konnektörler,2*3mm Hızlı Bağlantı lif Optik Konnektörler,Hızlı Bağlantı lif Optik Konnektörler |
||
Ürün Açıklaması

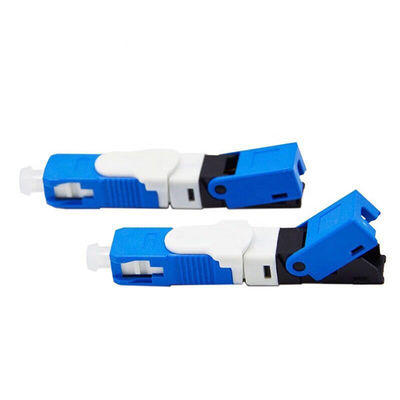

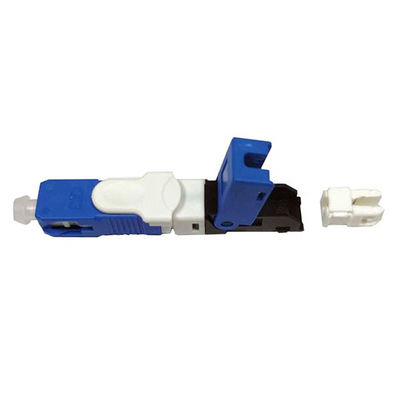

ESC250D SC UPC Hızlı Bağlantı lif Hızlı Bağlantı
Ürün Açıklaması
Hızlı Konektör (Saha Montaj Konektörü veya Sahada sonlandırılmış lif konektör, hızlı bir şekilde monte edilen lif konektör), epoksi ve cila gerektirmeyen devrim niteliğinde sahada kurulabilir bir optik lif konektördür.Patentli mekanik bağlantı gövdesinin benzersiz tasarımı, fabrikada monte edilmiş bir lif saplama ve önceden cilalanmış bir seramik halka içerir.Bu yerinde montajı kullanma
optik konektör, lif sonlandırma için gereken süreyi azaltmanın yanı sıra optik kablo tasarımının esnekliğini geliştirmek de mümkündür.Fast konnektör serisi, LAN ve CCTV uygulamaları ve FTTH için bina ve zeminlerdeki optik kablolama için halihazırda popüler bir çözümdür.
Sşartname
| İsim | Şartname |
| lif türü | Tek mod veya Çoklu mod |
| için geçerlidir | İç Mekan veya Dış Mekan FTTH |
| Kablo çapı | 2*3mm |
| Cermik çekirdeğin çapı | 2.499±0.002mm |
| Seramik çekirdeğin eş merkezliliği | ≤0.5um |
| Plastik parçaların malzemesi | PBT(Ana gövde);PEI(İç çekirdek);Toz Kapağı(PE) |
| Yay malzemesi | 304 |
Eklenen uç yüz
1. Fiş ucu yüz muayene yöntemi: 400# uç muayene aleti %100 test.
2. Bölgesel kroki haritası.
3. Uç yüz gereksinimi.
| Bölge Hatası | A Bölgesi (0~25um) |
B Bölgesi (25~125um) |
Bölge C (125~250um) |
| Kaşımak | lif çekirdek ve genişlik ≤1um'dan daha fazla bir çizilmeye izin vermeyin | İki çizik ve genişliğin ≤2um olmasına izin verin | Beş çizik ve genişliğe izin verin ≤ 2um |
| benek | lif çekirdek ve çap ≤1um'dan daha fazla bir benek olmasına izin vermeyin | İki benek ve çap≤2um'a izin verin | İki beneğe izin verin ve çap ≤ 5um |
| Apron | B alanı ve C alanı arasında, açıklık genişliği 5 um'den az olan önlüğe izin verin ve önlüğün uzunluğu, önlüğün %30'undan az olmalıdır. lif ucunun çevresi |
||
Çekirdek uç yüzünü 3D yerleştirin
| bilgisayar | UPC | |
| Elyaf Yüksekliği (nm) | -100~+50 | -100~+50 |
| Eğrilik Yarıçapı (mm) | 5~12 | 10~25 |
| Apeks Ofseti(um) | ≤50 | |
| Açı hatası(°) | ±0.3 | |
lif kesme uzunluğu
Ek bir, Çevresel testler
| Proje | Test koşulu | dizin | İzleme oranı |
| Yüksek sıcaklık | 85℃,96H | ΔIL ≤ 0.2dB | WIP 5pcs'ın rastgele izlenmesi |
| Düşük sıcaklık | -25℃,96H | ΔIL ≤ 0.2dB | |
| Döngü | -25~+85℃,3,5H/Döngü,40 kez döngü | ΔIL ≤ 0.2dB | |
| Sıcak ve nemli | 110℃,90%RH,2 atmosferik basınç, 96H | ΔIL ≤ 0.2dB | |
| daldırma | 43ºC, PH5.5,168H | ΔIL ≤ 0.2dB |
Ek iki, Mekanik test
| Proje | Test koşulu | dizin | İzleme oranı |
| Saldırmak | 1.8m, üç eksen, 8 kez / eksen | ΔIL≤0.2dB | WIP 5pc'nin rastgele izlenmesi |
| Titreşim | 10 ila 50HZ, 45 kez/dk, genlik 0,75 mm, üç eksenli.Her eksenel 30dk | ΔIL≤0.2dB | |
| Ters | Mesafe makinesi 20 ila 28 cm, + 180 derece, 6s/ kez, 25 kez | ΔIL≤0.2dB | |
| çekme | Fişten uzaklık 20 ila 28 cm'dir, 1dk ve yük 50N |
ΔIL≤0.2dB |
Ürün Özellikleri
