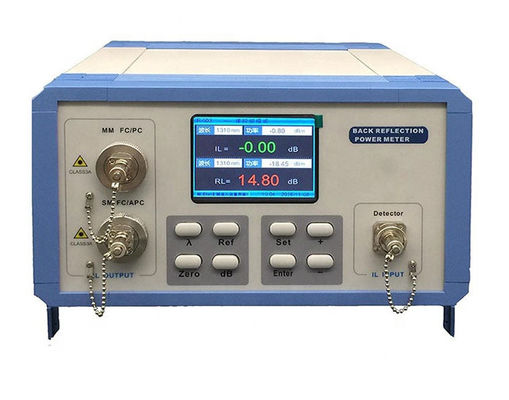

lif Optik Ekipmanları lif optik Ekleme ve geri dönüş kaybı test cihazı IL&RL Test İstasyonu ve İade Kaybı Test İstasyonu
Modeli: CLX-CH03
Menşe Yeri: Shenzhen, Çin
Hızlı Detay:
● Gelişmiş işletim sistemi
Çoklu ekran, kolay kullanım, hızlı tepki ve kararlılık.
● Yüksek hassasiyet
Kararlı çıkış gücü/yüksek algılama hızı/geniş ölçüm aralığı.
● Dalga boyu senkron anahtarlama.
● Işık kaynağı ve güç ölçer, ekleme/geri dönüş kaybı modunda dalga boyu senkron geçişi sağlar.
● Çoklu çalışma modları
Geri dönüş kaybı modu/ekleme kaybı modu/güç ölçer/çift dalga boyu testi.
● Test sonucu için renk tanıma
Farklı renkler farklı test sonuçlarına karşılık gelir.Geçti/Kaldı sadece bir bakışta mevcuttur.
● Kolay kullanım
Geri dönüş kaybı/ekleme kaybı senkron olarak ölçülür.Düğme değiştirme yok.
● Zengin ekran arayüzleri
Yüksek çözünürlüklü LCD artı çok seviyeli test arayüzleri, zengin görsel deneyim sağlar ve görsel yorgunluğu azaltır.
● Mükemmel dış tasarım
Metal kaplama ile elektromanyetik koruma.Dayanıklı düğmeler, rahat parmak kullanımı deneyimi sağlar.
● Işık kaynağı ve güç ölçerin akıllı çıkarılabilir arayüzleri
Optik dedektörü temizlemek veya başka adaptörlerle (FC/SC/ST/2.5mm genel/1.25mm genel/MT-RJ) değiştirmek veya APC adaptörünün içini temizlemek için sökülmesi kolaydır.Sökmek için yalnızca ışık kaynağı/güç ölçer arayüzünü döndürmeniz gerektiğini unutmayın.
● Saat ekranı
İşi makul bir şekilde organize etmek için zaman mevcuttur.

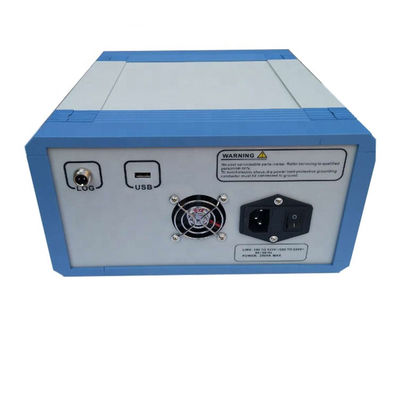

● İletişim arayüzleri
Test cihazı bilgisayara bağlanabilir ve test verilerini ona iletebilir.Özel program, jumper'ın Başarılı/Başarısız sonucunu verir.Test verileri analiz, okuma ve kayıt için mevcuttur.
Tanım
Renkli ekranlı Ekleme Kaybı ve Geri Dönüş Kaybı Test Cihazı, kararlı ışık kaynağını, yüksek hassasiyetli güç ölçeri, ekleme kaybı ölçeri ve geri dönüş kaybı ölçeri tek bir çok işlevli cihaza entegre eden istikrarlı ve güvenilir bir performansa sahiptir.Yerli müşterilerin gereksinimlerine göre, Ar-Ge ekibi Çin/denizaşırı ülkelerde aynı tip cihazın avantajlarını birleştirdi ve daha sonra yüksek hassasiyetli test cihazını birkaç yılın aralıksız çabasıyla geliştirdi.Yüksek maliyetli ve son teknoloji özellikleri ile, OEM cihaz doğrulaması, araştırma kurumları Ar-Ge ve optik lif/pasif cihazlar/optik iletişim sistemi endüstrilerinde, fiş kaybı, geri dönüş kaybı ve kararlılık ölçümlerinin talep edildiği inşaat bakımı için yaygın olarak kullanılabilir.
Özellikler:
modeli | Ekleme ve geri dönüş kaybı test cihazı |
Işık kaynağı dalga boyu | MM:850nm SM:1310/1550nm |
Optik geri dönüş kaybı testi | |
dalga boyu | 1310/1550nm |
Ölçüm aralığı | 0~75dB |
Kalibrasyon dalga boyu | 1310/1550nm |
Ölçüm toleransı | ±0.4dB |
Çıkış kararlılığı | 0.02dB /saat(@250C) |
Arayüz türleri | MM:850nm FC/UPC ;SM: 1310/1550nm FC/APC |
Optik ekleme kaybı testi | |
Kalibrasyon dalga boyu | 850/980/1300/1310/1490/1550/1625nm |
Ölçüm aralığı | +3~-80dBm |
Ölçüm toleransı | ±0.03dB |
Ekran çözünürlüğü | Logaritmik: 0.01dB;doğrusal: 0.001nW/μW/mW |
Test modu | Doğrusal ve doğrusal olmayan |
Arayüz türleri | Çıkarılabilir:FC/SC/ST/genelΦ2,5 mm/genelΦ1,25 mm adaptörler |
Ekran | Renkli LCD |
Çözünürlük | 320*240 |
İletişim arayüzü | USB bağlantı |
Güç kaynağı | AC 90-260V |
Çalışma ortamı | sıcaklık:-50C~+550C ;nem<%95RH Yoğuşma yok |
Depolama ortamı | sıcaklık:-200C~+700C;nem<%85RH Yoğuşma yok |
Boyutlar | 265X265X140mm |
Ağırlık | 3.5kg |
Notlar
Bu kılavuz sadece takip ettiği ürün için geçerlidir.Teknik özellikler veya çalıştırma yöntemi önceden haber verilmeksizin değiştirilebilir.Lütfen gerekirse distribütör veya OEM ile kontrol edin.
standart jumper tüm telif hakkını saklı tutar.Yazılı izin olmaksızın çoğaltılamaz, uyarlanamaz, tercüme edilemez veya başka bir şekilde iletilemez.
Test cihazı güç kaynağı, endüstri standardına göre tasarlanmıştır.standart jumper'ın, herhangi bir dengesiz test cihazı performansından veya toprağa bağlantı olmamasından kaynaklanan elektrik çarpması kazalarından hiçbir sorumluluğu yoktur.Toprak bağlantısı zorunludur.
